Корпуса по чертежам: технологии производства, методы и практическое применение
Обзор технологий изготовления корпусов с высокой точностью (литье под давлением, экструзия, ЧПУ-обработка), важности соблюдения стандартов ГОСТ и ISO, а также анализа свойств материалов (прочность, теплопроводность).
Обзор и теоретическая база
Изготовление корпусов **по чертежам** критически важно для **функциональности и безопасности** конечного продукта в машиностроении, электронике и других отраслях. Корпус служит для защиты и размещения функциональных частей и может быть выполнен из **металла, пластика или композитов**.
Ключевые свойства материалов
- **Прочность**: Обеспечение защиты внутренних компонентов от механических повреждений и нагрузок.
- **Коррозионная стойкость**: Устойчивость материала к воздействию внешней среды для обеспечения долговечности.
- **Теплопроводность**: Способность материала эффективно **отводить тепло** от внутренних электронных компонентов.
Нормативные документы
Точность изготовления и требования к документации регулируются стандартами:
- **ГОСТ 2.301-68**: «Единая система конструкторской документации. Чертежи и схемы».
- **ISO 128-1:2003**: «Основные принципы построения чертежей».
- **ISO 9001:2015**: «Системы менеджмента качества».
Технологии и методы производства
Литье под давлением
Метод используется для изготовления точных деталей **сложной формы** путем введения расплавленного металла (например, алюминия) в форму под высоким давлением.
**Оборудование**: Литьевые машины с высоким давлением и точным контролем параметров.
Экструзия

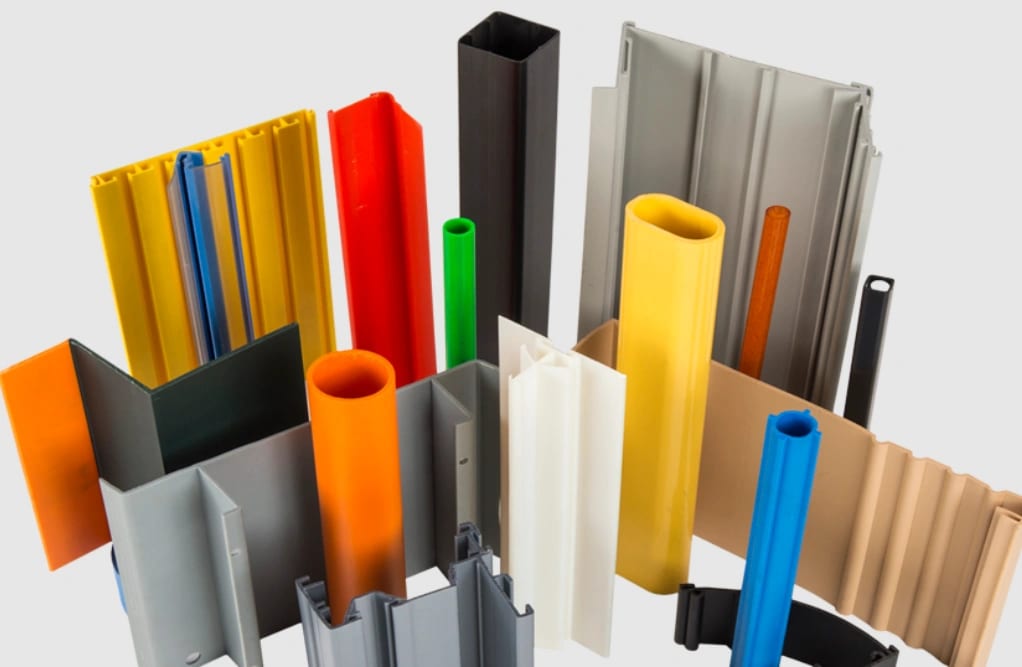

Процесс, при котором материал проталкивается через матрицу. Эффективен для производства **длинных и равномерных профилей** с высокой скоростью.
Механическая обработка (ЧПУ)
Позволяет изготавливать детали с **наивысшей точностью** (до сотых долей миллиметра) с использованием фрезерных и токарных станков с числовым программным управлением.
Практическое применение
Кейсы по отраслям
- **Электроника**: Используется **литье под давлением** и **экструзия** для создания корпусов, обеспечивающих защиту и адекватное **охлаждение** (например, алюминиевые радиаторные корпуса).
- **Машиностроение и Авиация**: Применяется **ЧПУ-обработка** для изготовления высокоточных, долговечных корпусов, точно соответствующих чертежам и выдерживающих значительные нагрузки.
- **Автомобильная промышленность**: Методы **литья** и **экструзии** используются для создания деталей, требующих высокой механической прочности и защиты от внешних воздействий.
Сравнительный анализ и тенденции
| Метод | Преимущества | Ограничения | Области применения |
|---|---|---|---|
| Литье под давлением | Высокая точность, минимальные отходы | Высокие начальные затраты | Электроника, автомобильная промышленность |
| Экструзия | Экономичность, высокая скорость | Ограниченные формы | Строительство, вентиляция, электрошкафы |
| Механическая обработка (ЧПУ) | Высокая точность, сложные формы | Высокие затраты, длительное время обработки | Медицинская техника, авиация, высокоточные компоненты |
Тенденции и инновации
- **Новые материалы**: Использование современных **алюминиевых сплавов** и **композитов** для улучшения прочности и термостойкости.
- **Цифровизация**: Интеграция **CAD/CAM-систем** и автоматических систем контроля качества для повышения точности и скорости производства.
- **Экологичность**: Оптимизация процессов для **минимизации отходов** и использование **переработанных материалов**.
